Hvordan bytte kontrollpanelet

Gjelder for

• Tørketromler

Løsning

Henvis alltid til sikkerhetsinformasjonen i brukerhåndboken for produktet ditt før enhver reparasjon eller vedlikeholdsoperasjon. https://www.electrolux.com/support/user-manuals/

ADVARSEL! FARE FOR ELEKTRISK SJOKK

Før enhver reparasjon eller vedlikeholdsoperasjon, deaktiver apparatet og koble fra støpselet fra kontakten.

ADVARSEL! RISIKO FOR SKADE

Vær alltid forsiktig når du flytter på apparater. For tunge apparater er det sikrest at to personer flytter det. Bruk alltid sikkerhetshansker og vernefottøy. Ha på sikkerhetshansker til enhver tid for å beskytte mot kutt fra skarpe kanter.

ADVARSEL! RISIKO FOR ØYESKADE

Bruk vernebriller hvis du utfører vedlikehold eller reparasjonsarbeid som involverer fjærer.

ADVARSEL! KLEMMEFARE

Bruk sikkerhetshansker hvis du utfører vedlikeholds- eller reparasjonsarbeid som involverer belter.

ADVARSEL! KVELNINGSFARE

Små deler, ikke for barn under 3 år. Hold alle små deler og emballasje utilgjengelig for barn.

Bare voksne bør bruke eller installere produktet.

Tøm alltid apparatet for alt vann, for eksempel vannbeholderen i en tørketrommel. All vedlikehold bør utføres mens apparatet står oppreist. Resterende vann kan skade elektronikken hvis apparatet plasseres på noen av sidene.

Sørg for å bruke produktet kun til det tiltenkte formålet og bekreft at det er en kompatibel del for det tiltenkte produktet.

Ikke bruk eller installer produktet hvis det er skadet.

Vær oppmerksom på at selv-reparasjon eller ukyndig reparasjon kan ha sikkerhetsmessige konsekvenser hvis det ikke gjøres riktig, og kan føre til at garantien bortfaller. Det er essensielt å ha nødvendig kunnskap.

Hvordan erstatte kontrollpanelet

1. Trekk ut og tøm kondensatorenheten.

2. Skru ut de tre PH2-skrueene (to på toppen og en under) for å løsne skuffefronten.

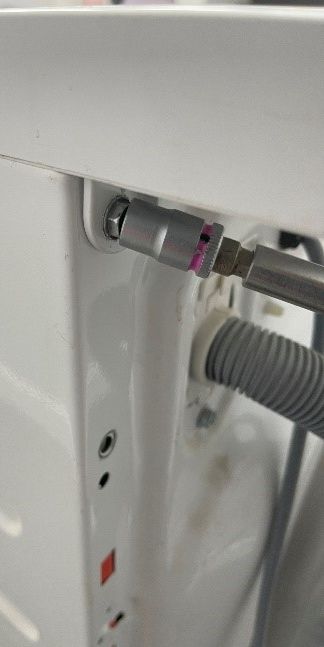

3. Skru ut de to 8mm skruene på baksiden av vaskemaskinens lokk og skyv bakover for å løsne.

4. Løsne de tre skruene som fester kontrollpanelet til stolpene og luftkanalen.

5. Løsne de 2 skruene som fester kontrollpanelet til tankstøtten.

6. Fjern kablene, og noter posisjonen til de forskjellige kontaktene.
Fjern hele kontrollpanelet.

7. Skru ut de fire PH2-skrue som holder brukergrensesnittet til kontrollpanelet.

8. Løsne klipsene rundt brukergrensesnittkortet og velgerbryteren for å frigjøre brukergrensesnittkortet fra kontrollpanelet. (MERK: Når du installerer på nytt, sørg for at tappene for brukergrensesnittet er montert tilbake i de tiltenkte seksjonene korrekt og at de ikke er skadet).

9. Løsne forsiktig de to klipsene på hver side av støtten til kontrollknappen for å frigjøre knappen.

10. Ta ut støtten for kontrollknappen og brukergrensesnittkortet.

11. Løsne klipsen på av/på-knappen og løft knappen ut for å fjerne den

12. Når du monterer, gjenta trinnene i motsatt rekkefølge.
