Vaskemaskin - Hvordan bytte ut kretskortet

Gjelder for

  • Vaskemaskin

Løsning

Henvis alltid til sikkerhetsinformasjonen i brukerhåndboken for produktet ditt før enhver reparasjon eller vedlikeholdsoperasjon. https://www.electrolux.com/support/user-manuals/

ADVARSEL! FARE FOR ELEKTRISK SJOKK

Før enhver reparasjon eller vedlikeholdsoperasjon, deaktiver apparatet og koble fra støpselet fra kontakten.

ADVARSEL! RISIKO FOR SKADE

Vær alltid forsiktig når du flytter på apparater. For tunge apparater er det sikrest at to personer flytter det. Bruk alltid sikkerhetshansker og vernefottøy. Ha på sikkerhetshansker til enhver tid for å beskytte mot kutt fra skarpe kanter.

ADVARSEL! RISIKO FOR ØYESKADE

Bruk vernebriller hvis du utfører vedlikeholds- eller reparasjonsarbeid som involverer fjærer.

ADVARSEL! FARE FOR KLEMME

Bruk sikkerhetshansker hvis du utfører vedlikeholds- eller reparasjonsarbeid som involverer belter.

ADVARSEL! KVELNINGSFARE

Små deler, ikke for barn under 3 år. Hold alle små deler og emballasje utilgjengelig for barn.

Bare voksne bør bruke eller installere produktet.

Før vedlikehold utføres, slå av vannforsyningen til apparatet. Tøm alltid apparatet for alt vann. Vedlikehold bør utføres mens apparatet står oppreist. Resterende vann kan skade elektronikken hvis apparatet plasseres på noen av sidene.

Sørg for å bruke produktet kun til det tiltenkte formålet og bekreft at det er en kompatibel del for det aktuelle produktet.

Ikke bruk eller installer produktet hvis det er skadet.

Vær oppmerksom på at selv-reparasjon eller ukyndig reparasjon kan ha sikkerhetsmessige konsekvenser hvis det ikke gjøres riktig, og kan føre til at garantien bortfaller. Det er essensielt å inneha nødvendig kunnskap.

HVORDAN BYTTE KRETSKORT, TØRKESAMMENSTILLING
1. Skru ut de to 8mm skruene på baksiden av vaskemaskinens lokk og skyv bakover for å løsne.

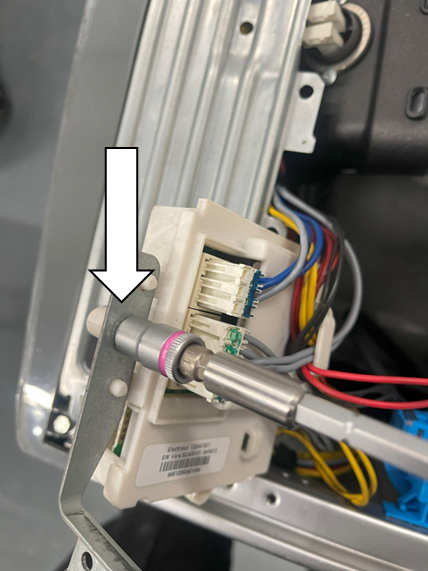

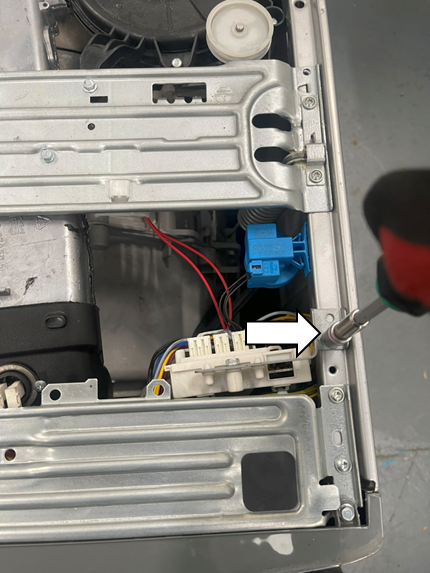

2. Skru ut de to 8mm skruene som holder festeklemmen til tørke-PCB-en.

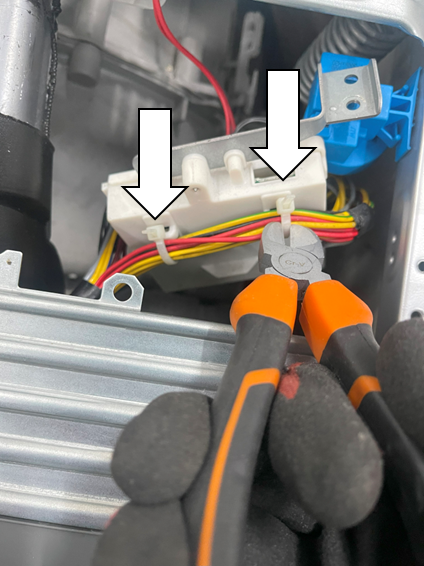

3. Klipp av de to stripsene som holder ledningene fast til baksiden av tørke-PCB-en. MERK: Sørg for at stripsene blir erstattet under reinstallasjonen.

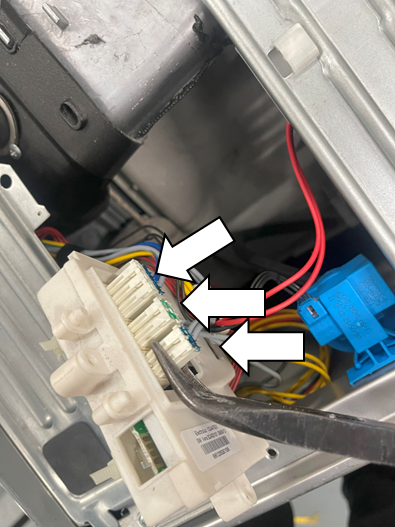

4. Fjern forsiktig de tre ledningskontaktene fra siden av tørke-PCB-en og løsne deretter ledningene. MERK: Sørg for at alle ledningskontaktene er korrekt montert under reinstallasjonen. Vær forsiktig så du ikke skader ledningskontaktene.

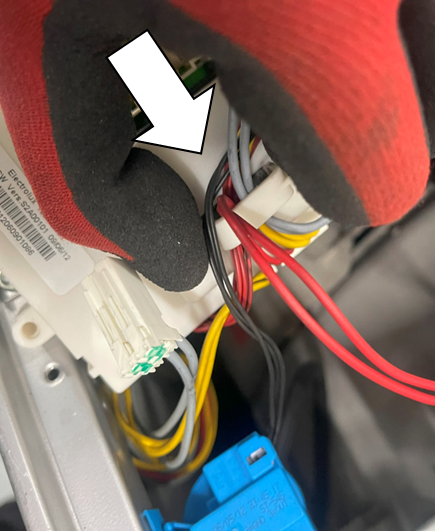

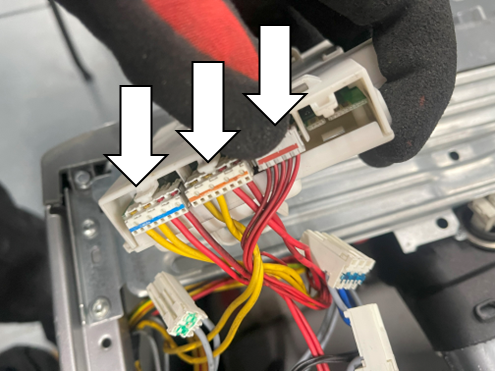

5. Fjern forsiktig de tre tilkoblingsledningene fra bunnen av tørke-PCB-en. MERK: Sørg for at alle tilkoblingsledningene er riktig montert under reinstallasjonen. Vær forsiktig så du ikke skader tilkoblingsledningene.

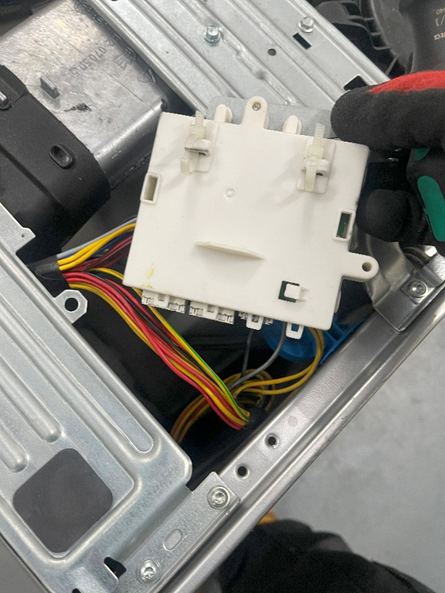

6. Fjern det tørkede kretskortet, når du monterer, gjenta trinnene i motsatt rekkefølge.
